Enphase | Boîtier de Combinateur IQ

Description

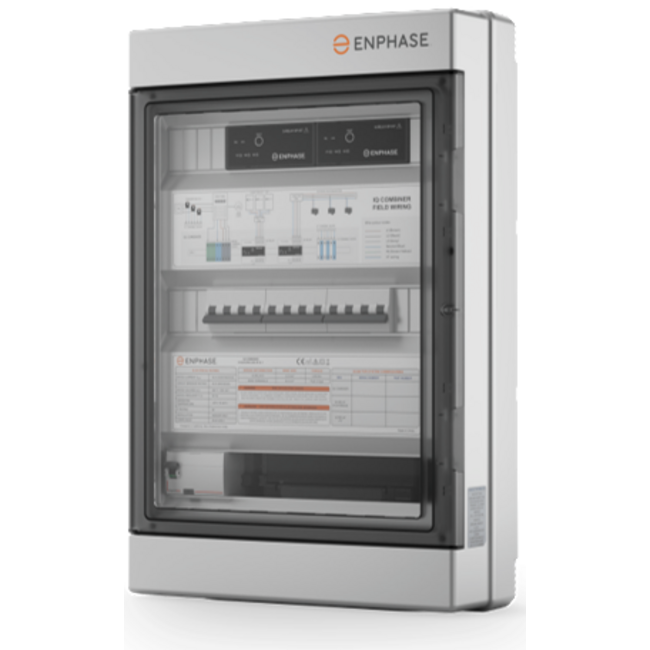

Boîtier de Combinateur IQ

Grâce au boîtier de combinateur IQ d’Enphase, l’installation de micro-onduleurs et de systèmes de stockage n’a jamais été aussi facile. C’est la solution tout-en-un idéale pour installer votre passerelle IQ Gateway mesurée et l’équipement d’interconnexion requis dans un seul boîtier. Le combinateur IQ triphasé est fourni complet avec câblage pré-assemblé et comprend :

• 1 Passerelle IQ mesurée
• 2 Relais IQ (3P)
• 2 Disjoncteurs (20A)
• 1 Disjoncteur de la passerelle IQ (16A)
• 1 Interrupteur différentiel (63A)
• 1 Kit de communication
• 3 TI de production (avec câblage pré-assemblé)
• 3 TI de consommation

Le boîtier de combinateur IQ est un boîtier de distribution CA qui réduit le temps d’installation et assure un comptage sans problème, grâce à des TI de production préinstallés et des TI de consommation facilement installables avec des bornes enfichables. Le ENP-X-IQ-EURO2303P41 est compatible avec les micro-onduleurs de la série IQ, la batterie IQ 3T et la batterie IQ 10T.

Caractéristiques du produit ENP-X-IQ-EURO2303P41

• Triphasé
• Boîtier de distribution CA
• Tension système (Un) : 400Y/230VAC
• Charge maximale par circuit : 16A
• Charge maximale du circuit (unité complète) : 32A
• Comprend 2 circuits PV ou de stockage (max. 16A chacun)
• Disjoncteurs PV ou de stockage : Comprend deux 20A, 4 pôles, courbe B
• Disjoncteurs de la passerelle IQ : 16A, 4 pôles, courbe B
• IP65
• Poids 12kg
• Dimensions 600 x 400 x 132mm

Documents

• 📄 A) ENP-X-IQ-EURO-230-3P ENP-IQ-Combiner-3P IQC-3P-EU-DSH-00171-1.0-NL-EU-2023-08-10 (1)
• 📄 C) Schéma d’installation ENP-X-IQ-EURO-230-3P rev02-07-04-2023 (1)
• 📄 H) Certificat CE ENP-X-IQ-EURO-230-3P IQ Combiner 3P EU Déclaration de conformité-NL
