Beschrijving

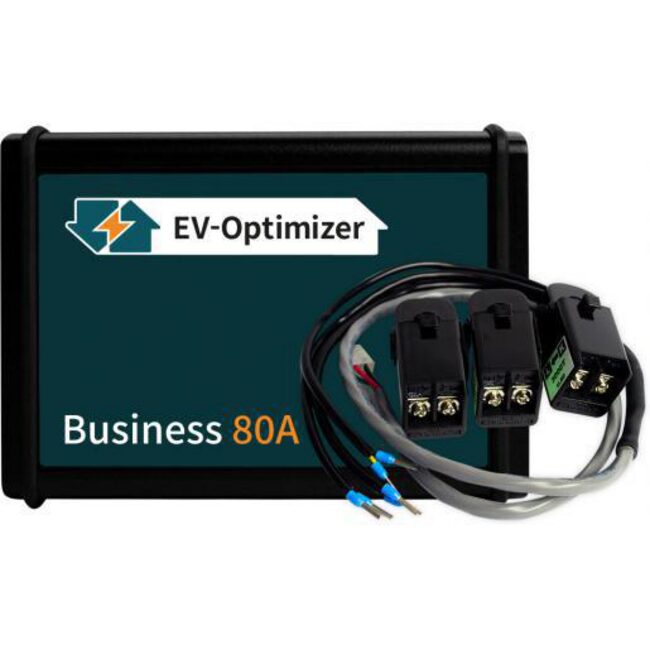

EV Optimiser Business 80A
De EV Optimiser Business is speciaal ontworpen voor EVBox-laadstations om dynamische belastingbalans mogelijk te maken. De EV Optimiser Business 80A is compatibel met 3 x 80A netaansluitingen en kan worden gebruikt met maximaal zes laadpunten.
De EV0000-00380 wordt geleverd inclusief:
- Set van 3 stroomtransformatoren
- 2x 4-pins RS485-connectoren
- 1x 2-pins 12V voedingsadapter
- Horizontale montagesteun
Let op! De EV Optimiser Business vereist stroomtransformatoren om te functioneren.
Installatie van de EV Optimiser Business met stroomtransformatoren
Schakel allereerst de stroom naar de meterkast uit. Open vervolgens de meterkast en bepaal waar de drie stroomtransformatoren uitkomen. Draai nu de draden van fase 1, 2 en 3 los en leid de stroomtransformatoren rondom de draden. Zorg ervoor dat de transformator overeenkomt met de juiste fasedraad! Monteer nu de beugel voor de EV Optimiser aan de muur nabij de meterkast. Plaats de EV Optimiser in de beugel en steek de stekker van de stroomtransformator in de juiste poort. Steek vervolgens de 2 draden van één van de draadparen van de SF-UTP-kabel in de oranje stekker en sluit deze aan op de RS485-poort van de EV Optimiser. De draden moeten overeenkomen met de draden die zijn aangesloten op de modem in het laadstation. Sluit ten slotte de 12V-voedingsadapter aan op de connector van de EV Optimiser en sluit deze aan op het lichtnet. De LED-lampjes aan de onderkant zullen oplichten als de EV Optimiser correct is geïnstalleerd.
